ToolMod 1HE Rahmen mit eingebautem Netzteil

ToolMod 1HE-Rahmen mit eingebautem Netzteil
ToolMod 1HE Rahmen mit eingebautem Netzgerät
Dieser 1HE-ToolMod-Rahmen ermöglicht den Betrieb aller ToolMod-Module ohne die Notwendigkeit eines getrennten Netzgerätes. Das eingebaute Netzteil ist mit einem mit MU-Metall abgeschirmten Ringkern-Netztrafo bestückt. Brummstörungen beim Einbau von Mikrofonverstärkern oder aktiven DI-Verstärkern direkt nebem den Netzteil sind dadurch ausgeschlossen. Der 1HE-Rahmen mit Netzteil eignet sich für transportable Systeme und für den Betrieb von wenigen Modulen, wenn Nachrüstungen nicht geplant sind.

Der Rahmen hat 4 Steckplätze für Module der Baugröße 2U. Wie beim 1HE-Rahmen ohne Netzgerät, können zwei benachbarte Steckplätze für Module der Baugröße 4U verwendet werden. 1 Spacer gehört zum Lieferumfang. Zusätzliche Spacer, Blindplatten und Patchkabel in verschiedenen Ausführung finden Sie unten bei 'Versionen und Zubehör', in den Rubriken 'ToolMod Zubehör' und 'Kabel & Adapter'. In der Rubrik 'ToolMod Starter Sets' finden Sie ToolMod 1HE Starter Sets mit getrennten Netzgeräten höherer Leistung.

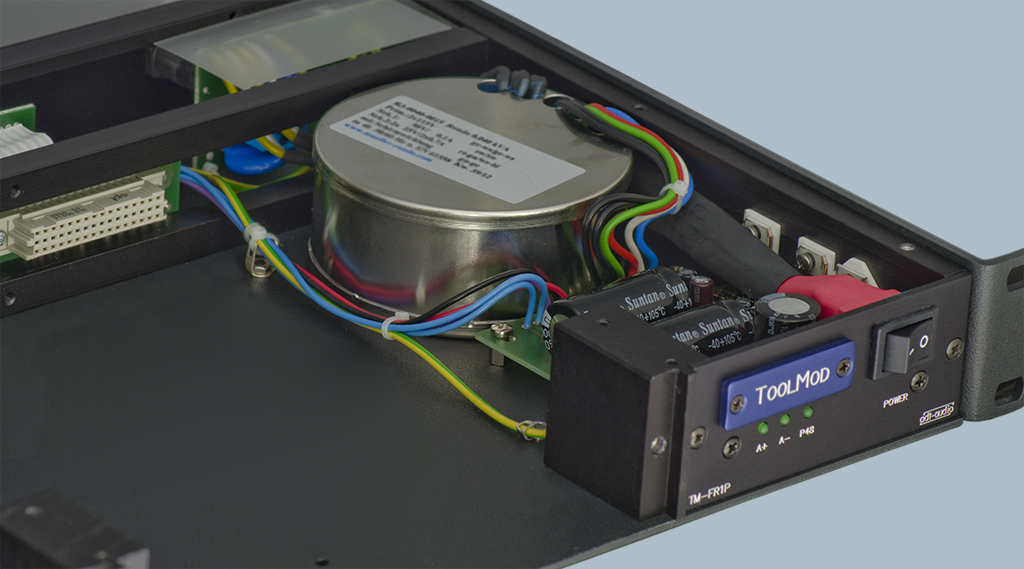

ToolMod 1HE Rahmen mit eingebautem Netzteil, Ansicht des Netzteils

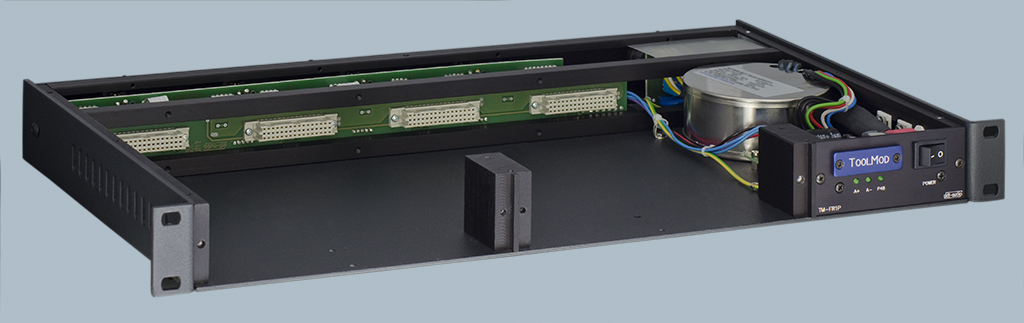

ToolMod 1HE Rahmen mit eingebautem Netzteil mit abgenommenem Abdeckblech
Das Fotos oben zeigt den 1HE-Rahmen mit abgenommenem Deckblech, mit einem eingebauten Spacer, ohne Module. Das Foto rechts zeigt das integrierte Netzteil mit dem in Mu-Metall abgeschirmtem Ringkern-Netztrafo.
Das integrierte Netzteil liefert alle für den Betrieb von ToolMod Modulen erforderlichen Betriebsspannungen. Die Kapazität des Netzteils ist für jede beliebige Bestückung mit Modulen mehr als ausreichend. Der mit der MU-Metall Abschirmung ausgestattete Netztrafo hat eine Nennleistung von 40 VA. Ein Spannungswähler ermöglicht die Umschaltung von 230 Volt auf 115 Volt.

Spacer für 1HE-Rahmen
Je nach der Bestückung des ToolMod Trägerrahmens benötigen Sie unter Umständen zusätzliche Spacer. Spacer dienen zur Unterteilung des Trägers. Ein Spacer gehört zum Standard-Lieferumfang der 1HE Träger. Mit einem Spacer kann man den Träger mit zwei Modulen der Baugröße 4U ('große' Ausführung) bestücken.


2U Format
TM101 als Beispiel für ToolMod 2U Module
4U Format
TM105 als Beispiel für ToolMod 4U Module


Spacer Montage
Das Bild zeigt einen Spacer im 1HE-Rahmen mit einem eingebauten Modul und einem Leerfeld
Wenn Sie 2U Module einbauen, benötigen Sie einen zusätzlichen Spacer pro zwei Module der Baugröße 2U. Maximal können Sie vier Module im Format 2U in einen Träger einbauen. Dann werden zwei zusätzliche Spacer benötigt.



Hier finden Sie:
ausführliche Informationen zu den Baugrößen und dem Einbau von ToolMod Modulen
in neuem Fenster öffnen

Zusätzliche Spacer finden Sie in der Rubrik ToolMod Zubehör und als Zubehör unten auf dieser Seite.

Die hier abgebildeten zusätzlichen Spacer und Module gehören nicht zum Lieferumfang des 1HE-Rahmens.

ToolMod Blindplatte 2U
Für nicht benutzte Plätze in ToolMod Rahmen gibt es Blindplatten im Format 2U und 4U. Die Blindplatten werden zusammen mit Rändelschrauben zur Befestigung im Träger geliefert. Blindplatten finden Sie unten in der Rubrik ToolMod Zubehör.


Patchkabel für ToolRahmen Rahmen
Patchkabel werden zur Verbindung der Module im Träger benötigt, wenn Sie einen Channel-Strip, ein Mastering Set oder eine andere Konfiguration verschalten wollen, bei der mehrere ToolMod Module hintereinander geschaltet werden müssen. Selbstverständlich können Sie hier jedes Kabel mit passenden Steckverbindern verwenden. Wir bieten Ihnen passende Kabel in allen Ausführungen als Zubehör an. Patchkabel finden Sie unten in der Rubrik Kabel & Adapter.

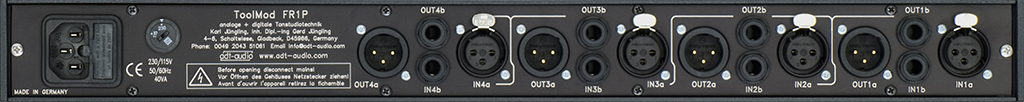

ToolMod 1HE-Rahmen, Rückansicht
Versionen und Zubehör:

zusätzliche Spacer:
ohne zusätzliche Spacer
1 Spacer zusätzlich
Mehrpreis 17.85 EUR einschl. 19 % MWSt. zzgl. Versand
2 Spacer zusätzlich
Mehrpreis 35.70 EUR einschl. 19 % MWSt. zzgl. Versand
Lieferzeit: 1 Woche 1 Woche
Artikeldatenblatt drucken

Preis 452.20 EUR einschl. 19 % MWSt. zzgl. Versand
