Der Korrelationsgradmesser dient zur Messung der Phasenbeziehungen zwischen den beiden Stereokanälen und ist ein wichtiges Hilfsmittel für Aufnahme, Mischung und Mastering. Die Anzeige gibt Aufschluß über die Breite eines Stereosignals und über die Monokompatibilität, ersetzt jedoch nicht die gehörmäßige Beurteilung in Mono und Stereo.

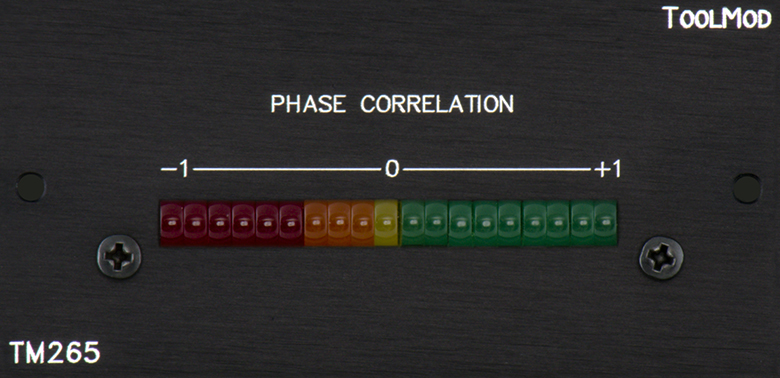

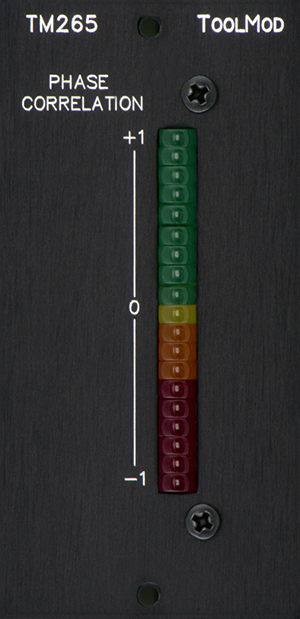

Die Anzeige erfolgt mit 19 Leuchtdioden mit einem Bereich von +1 bis -1. Bei einer Anzeige von +1 gibt es keinen Phasenunterschied zwischen den Kanälen, während bei einer Anzeige von -1 die Signale in den Stereokanälen gegenphasig sind.
Die symmetrischen, hochohmigen Eingänge des Modules sind auf dem Anschlussfeld des Trägers doppelt aufgelegt, sodass der Korrelator problemlos in beliebige Signalwege eingeschleift werden kann, ohne dass Y-Kabel oder Verteiler erforderlich sind. Der minimale Pegel für eine korrekte Anzeige der Phasenbeziehung ist kleiner als - 30 dBu. Das Modul verarbeitet Pegel mehr als + 30 dBu.
