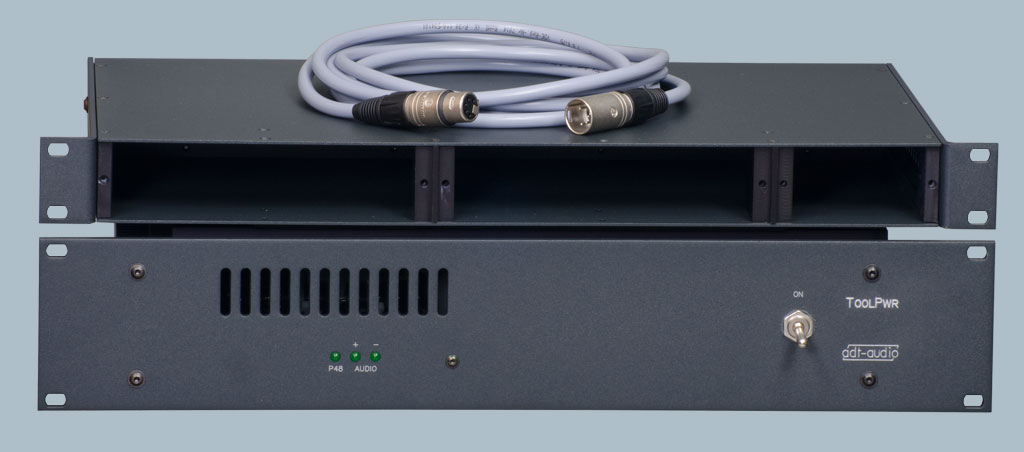

ToolMod Starter Set 1HE mit Netzgerät ToolPwr-E

ToolMod Starter Set 1HE mit Rahmen, Netzgerät ToolPwr-E
und Netzteilkabel 3 m

ToolMod Starter Set 1HE mit Netzgerät ToolPwr-E
Das ToolMod Starter Set 1HE enthält alles was zusätzlich zu den Modulen für ein ToolMod System benötigt wird.

Im Lieferumfang enthalten sind der 1HE ToolMod Rahmen, ein Netzgerät ToolPwr-E und ein Netzteilkabel mit 3 m Länge für die Verbindung zwischen Netzgerät und ToolMod Rahmen. Durch das leistungsfähige Netzgerät ToolPwr-E kann dieses Starter-Kit um 7 bis 8 1HE-Rahmen oder andere Tool-Geräte von adt-audio erweitert werden, ohne dass ein zweites Netzgerät erforderlich ist.

ToolMod 1HE Rahmen - Ansicht von vorn


Der 1HE Rahmen kann mit fünf Modulen der 'kleinen' Bauform 2U bestückt werden. Alternativ ist eine Bestückung mit einem Modul der 'großen' Bauform 4U und drei Modulen 2U oder mit zwei Modulen 4U und einem Modul 2U möglich. Zur Unterteilung dienen Spacer, die mit 4 Kreuzschlitzschrauben zwischen Deckblech und Bodenblech befestigt werden. Je zwei benachbarte Modulplätze sind für den Einbau von 'großen' 4U Modulen geeignet, wenn der Spacer zwischen diesen beiden Plätzen entfernt wird. Für die spätere Änderung der Aufteilung benötigt man lediglich einen Kreuzschlitzschraubendreher.

ToolMod 1HE Rahmen mit einem 4U-Modul und drei 2U-Modulen bestückt

ToolMod 1HE Rahmen mit zwei 4U-Modulen und einem 2U-Modul bestückt
Die Fotos rechts zeigen zwei 1HE-Rahmen mit abgenommenem Deckblech. Das obere Foto zeigt einen Rahmen mit einem TM109 Voice-EQ im Format 4U und drei weiteren Modulen im Format 2U. Das untere Foto zeigt ein Bearbeitungs-Set mit TM109 Voice-EQ, TM119 Voice-Compressor, beide im 4U-Format, und einen TM117 Expander im 2U-Format.

Im Lieferumfang des 1HE Rahmens sind 2 Spacer bereits enthalten. Weitere Spacer und Netzteilkabel mit 1 Meter Länge können Sie unten wählen. Blindplatten und Patchkabel in verschiedenen Ausführung finden Sie in der Artikelliste. Dort finden Sie auch ToolMod 1HE Starter Sets anderen Netzgeräten Leistung.
Die hier abgebildeten zusätzlichen Spacer und Module gehören nicht zum Lieferumfang des Starter-Sets.
ToolMod 1HE Rahmen - Rückansicht
Netzgerät ToolPwr-E
Das Netzgerät ToolPwr-E hat eine für acht bis neun 1HE Rahmen ausreichende Kapazität. Sie können also Ihr ToolMod Set später umfangreich erweitern, ohne ein zusätzliches Netzgerät kaufen zu müssen. Wieviele Träger mit einem Netzgerät versorgt werden können, hängt von der Stromaufnahme der bestückten Module ab.
Hier finden Sie:
ausführliche Informationen zur Stromaufnahme von ToolMod Geräten
in neuem Fenster öffnen
Netzteilkabel 3 Meter
Das Netzkabel dient zur Verbindung des Netzgerätes mit dem Trägerrahmen. Ein Kabel mit einer Länge von 3 Metern gehört zum Lieferumfang des ToolMod Starter Sets. Alternativ können Sie unten ein Kabel mit einer Länge von 1 Meter wählen. Der Minderpreis wird automatisch abgezogen, wenn Sie das ToolMod Starter Set in den Warenkorb legen.
Spacer für 1HE-Rahmen
Je nach der Bestückung des ToolMod Trägerrahmens benötigen Sie unter Umständen zusätzliche Spacer. Spacer dienen zur Unterteilung des Trägers. Zwei Spacer gehören zum Standard-Lieferumfang der 1HE Träger. Mit zwei Spacern kann man den Träger mit einem Modul der Baugröße 2U ('kleine' Ausführung) und zwei Modulen der Baugröße 4U ('große' Ausführung) bestücken.


2U Format
TM101 als Beispiel für ToolMod 2U Module
4U Format
TM105 als Beispiel für ToolMod 4U Module


Spacer Montage
Das Bild zeigt einen Spacer im 1HE-Rahmen mit einem eingebauten Modul und einem Leerfeld
Wenn Sie anstelle von zwei 4U Modulen weitere 2U Module einbauen, benötigen Sie einen zusätzlichen Spacer pro zwei Module der Baugröße 2U. Maximal können Sie fünf Module im Format 2U in einen Träger einbauen. Dann werden zwei Spacer zusätzlich benötigt.

Die hier abgebildeten zusätzlichen Spacer und Module gehören nicht zum Lieferumfang des Starter-Sets.

Hier finden Sie:
ausführliche Informationen zu den Baugrößen und dem Einbau von ToolMod Modulen
in neuem Fenster öffnen

Zusätzliche Spacer finden Sie in der Artikelübersicht der ToolMod Starter Sets und als Zubehör unten auf dieser Seite.
ToolMod Blindplatte 2U
Für nicht benutzte Plätze in ToolMod Rahmen gibt es Blindplatten im Format 2U und 4U. Die Blindplatten werden zusammen mit Rändelschrauben zur Befestigung im Träger geliefert. Blindplatten finden Sie unten in der Artikelübersicht der ToolMod Starter Sets.


Patchkabel für ToolRahmen Rahmen
Patchkabel werden zur Verbindung der Module im Träger benötigt, wenn Sie einen Channel-Strip, ein Mastering Set oder eine andere Konfiguration verschalten wollen, bei der mehrere ToolMod Module hintereinander geschaltet werden müssen. Selbstverständlich können Sie hier jedes Kabel mit passenden Steckverbindern verwenden. Wir bieten Ihnen passende Kabel in allen Ausführungen als Zubehör an. Patchkabel finden Sie unten in der Artikelübersicht der ToolMod Starter Sets.
Versionen und Zubehör:

Netzteilkabel:
3 m Länge
1 m Länge
Minderpreis 3.57 EUR einschl. 19 % MWSt. zzgl. Versand
zusätzliche Spacer:
ohne zusätzliche Spacer
1 Spacer zusätzlich
Mehrpreis 17.85 EUR einschl. 19 % MWSt. zzgl. Versand
2 Spacer zusätzlich
Mehrpreis 35.70 EUR einschl. 19 % MWSt. zzgl. Versand
Lieferzeit: 1 Woche 1 Woche
Artikeldatenblatt drucken

Preis 976.99 EUR einschl. 19 % MWSt. zzgl. Versand
