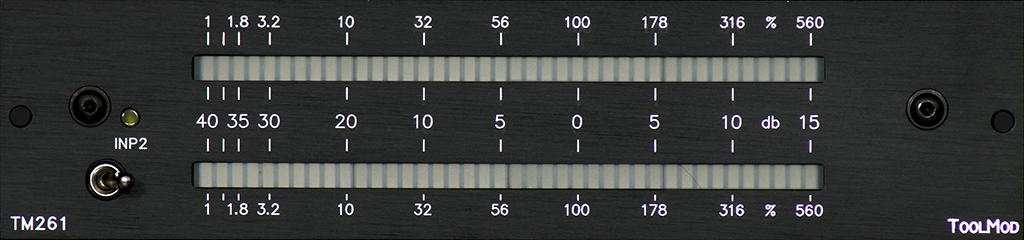

Das analoge Stereo Peakmeter TM261 ist in verschiedenen Ausführungen lieferbar. Der Anzeigebereich der Standardausführung reicht von + 15 dB bis -40 dB. Alternativ ist eine Ausführung mit einer Skala von + 10 dB bis -45 dB lieferbar.
Außerdem kann zwischen den Einschwingzeiten 'Fast', 'PCM' und 'IRT' gewählt werden. Das Modul hat zwei symmetrische, hochohmige Stereo-Eingänge. Die Anwahl des aktiven Eingangs erfolgt durch einen Kippschalter auf der Frontplatte. In der Version 'MS' ist nur ein Stereo-Eingang vorhanden, der durch den Kippschalter auf die Anzeige von M und S umgeschaltet werden kann.
Alternativ ist das
LED-VU-Meter TM264 lieferbar.
In der Standardausführung wird der TM261 mit einer Einschwingzeit von 60 µsec geliefert. Mit dieser extrem schnellen Anzeige kann das Meter auch in Verbindung mit AD-Wandlern eingesetzt werden, wenn hohe Pegel bei hohen Frequenzen auftreten. Alternativ sind die Ausführungen PCM mit einer Einschwingzeit von 1 ms und IRT mit einer Einschwingzeit von 10 ms für analoge Bandmaschinen lieferbar.
Die Rücklaufzeit des Meters ist intern abgleichbar und wird auf den Standardwert von 1.5 sec / 20 dB eingestellt. Der Rücklauf ist im unteren Bereich linearisiert.
Die Auflösung der Anzeige ist 1 dB im Bereich + 15 dB bis - 10 dB, 2 dB im Bereich bis - 30 dB und 2.5 dB im Bereich unter - 30 dB. Bei der Ausführung mit 10 dB Skala verschieben sich die Werte um 5 dB nach unten.
Die Eingänge liegen auf dem Anschlußfeld doppelt auf, sodass das Peakmeter problemlos in beliebige Signalwege eingeschleft werden kann, ohne dass Y-Kabel oder Verteiler erforderlich sind. Die Eingänge sind symmetrisch und sehr hochohmig ausgeführt, sodass keine Belastung der angeschlossenen Ausgänge erfolgt. Der maximale Eingangspegel ist > + 30 dBu. Der Referenzpegel ist intern in weiten Bereichen einstellbar und kann nach Kundenangabe abgeglichen werden.

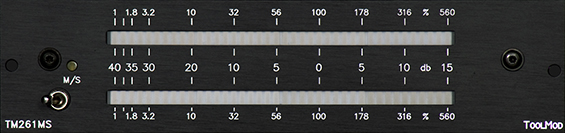

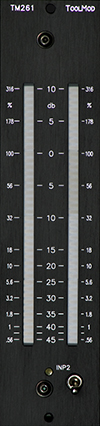

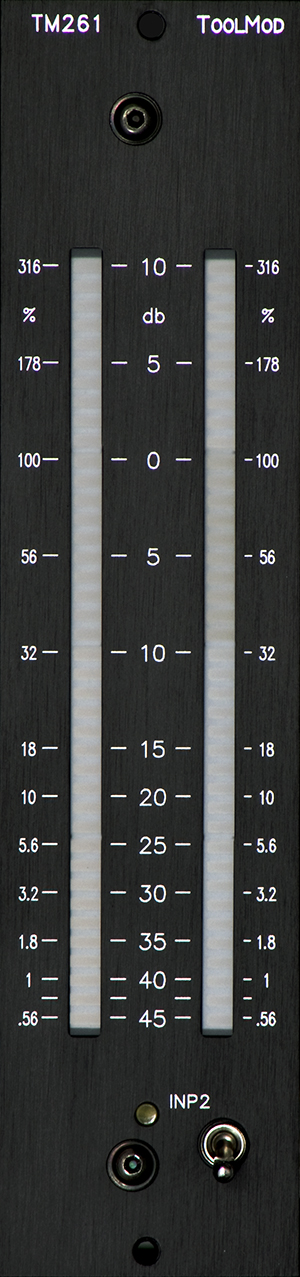

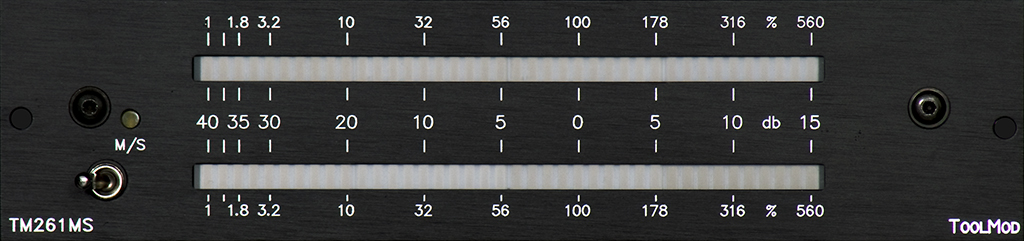

Das Foto oben links zeigt die vertikale Ausführung mit 10 dB Skala. Das folgende Foto zeigt die horizontale Ausführung mit MS Umschaltung.
