Das analoge Stereo LED-VU-Meter TM264
benutzt das gleiche Display mit 40 Leuchtdioden wie das Stereo Peakmeter TM261, jedoch sind der Skalenverlauf und die Ein- und Ausschwingzeiten der Anzeige eines üblichen VU-Meters angepasst. Damit ergibt sich eine aussagekräftige, auf die Lautheit bezogene Anzeige des Pegels.
Das VU-Meter ist wahlweise in einer Ausführung mit 2 umschaltbaren Eingängen und einer Ausführung mit einem Eingang und der Umschaltung auf die Anzeige von M und S lieferbar.
Der Anzeigebereich reicht von + 5 dB bis -25 dB. Die Einschwingzeit ist auf 300 ms eingestellt. Die Ausschwingzeit ist so angepasst, dass sich die typische Anzeigecharakteristik eines VU-Meters ergibt.

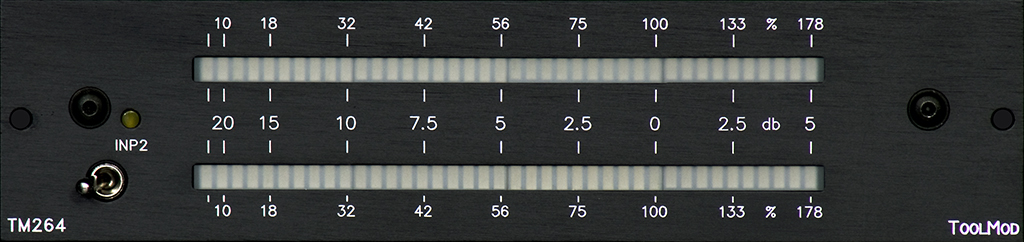

Das Modul hat zwei symmetrische, hochohmige Stereo-Eingänge. Die Anwahl des aktiven Eingangs erfolgt durch einen Kippschalter auf der Frontplatte. In der Version 'MS' ist nur ein Stereo-Eingang vorhanden, der durch den Kippschalter auf die Anzeige von M und S umgeschaltet werden kann.
Alternativ ist das
ToolMod TM133 MS-EQ lieferbar.

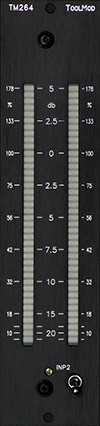

Die Auflösung der Anzeige ist 0.5 dB im Bereich + 5 dB bis - 10 dB, 1 dB im Bereich bis - 15 dB und 2.5 dB im Bereich bis - 20 dB. Bei der Ausführung mit 10 dB Skala verschieben sich die Werte um 5 dB nach unten.
Die Eingänge liegen auf dem Anschlußfeld doppelt auf, sodass das VU-Meter problemlos in beliebige Signalwege eingeschleft werden kann, ohne dass Y-Kabel oder Verteiler erforderlich sind. Die Eingänge sind symmetrisch und sehr hochohmig ausgeführt, sodass keine Belastung der angeschlossenen Ausgänge erfolgt. Der maximale Eingangspegel ist > + 30 dBu. Der Referenzpegel ist intern in weiten Bereichen einstellbar und kann nach Kundenangabe abgeglichen werden.

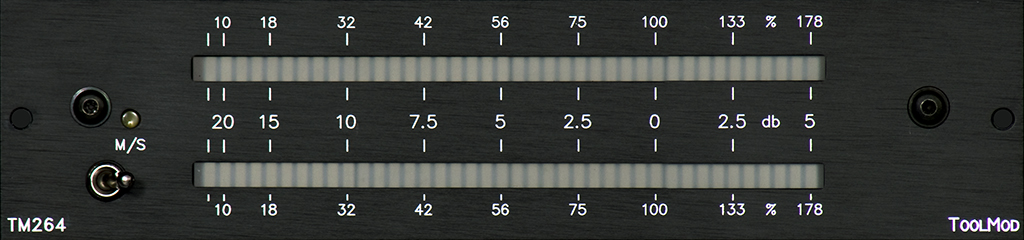

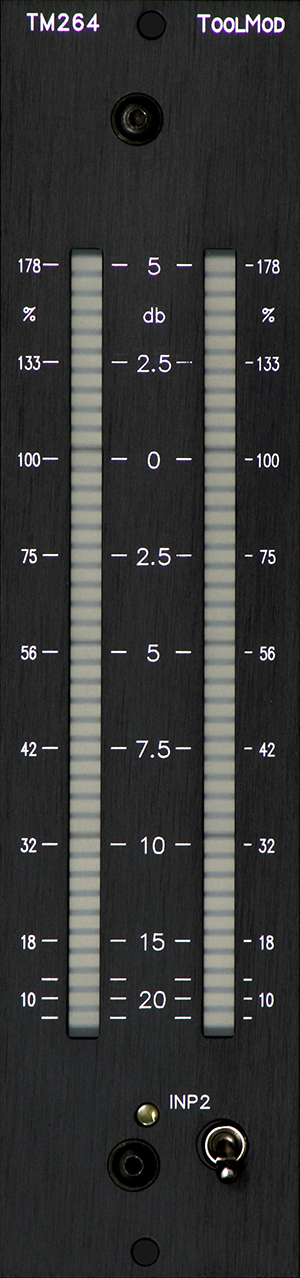

Das Foto oben links zeigt die vertikale Ausführung. Das folgende Foto zeigt die horizontale Ausführung mit MS Umschaltung.
